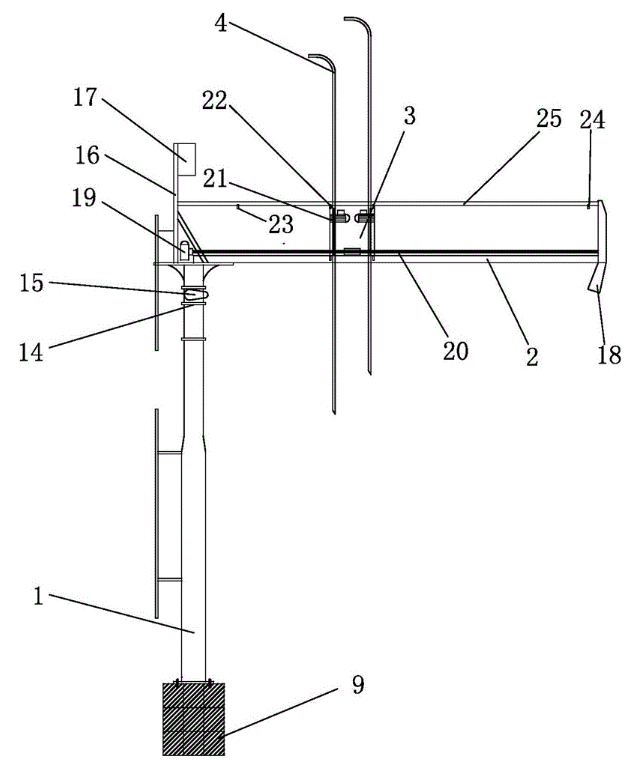

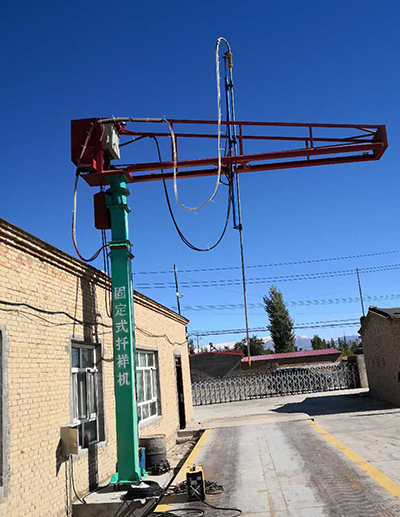

        為了減少登高作業，節約勞動力，提高扦樣速度，隨之出現了固定式扦樣機。如上圖我們看到的這樣，固定式扦樣機由操作臺，糧管，升降油缸，旋轉立柱，轉向臂固定板，扦樣小車，攝像頭，射燈，扦樣桿構成，升降轉向糧食扦樣機固定立柱的下端的法蘭盤用螺栓固定在混凝土底座上，上端裝有升降裝置，升降動力由升降油缸來完成，液壓油來源于油泵、油箱，升降立柱上端安裝有螺旋錐形齒輪副，齒輪副的一個齒輪由旋轉電機帶動，另一個大錐形齒輪與旋轉立柱相連接，旋轉立柱上端裝有小型車架固定板，固定板上焊接有支桿、扦樣小車動力電機，扦樣小車可以沿轉向臂前進和后退，扦樣小車前端裝有扦樣桿，扦樣桿上端通過吸糧管與吸糧筒相連，扦樣小車上裝有扦樣桿升降驅動裝置，扦樣下車下裝攝像頭和射燈，很好的完成糧食的深層取樣。
        固定式扦樣機可以對稻谷，玉米，小麥，大豆等 不同糧食進行自動扦樣操作，我們現在也可以定做兩根扦樣桿的自動扦樣機，_是在工作臺上設置有兩根以上的扦樣管，每根扦樣管由一組驅動裝置驅動上下移動，每根扦樣管通過吸糧管與集料桶連接，集料桶與風泵連接，工作臺驅動器、驅動裝置、風泵均由電控控制動作，實現_更快扦樣取樣過程。
